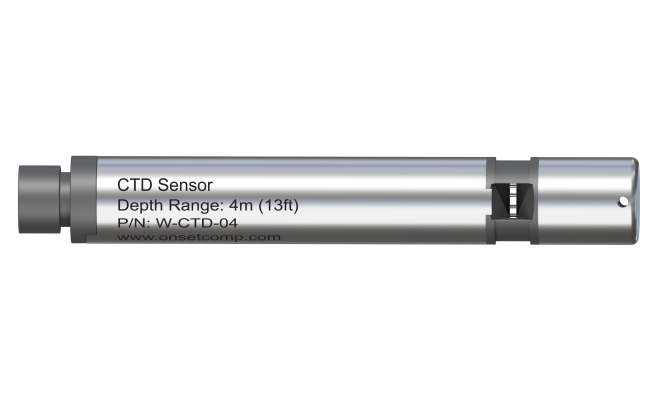

HOBO W-CTD-xx CTD Sensor

Geleidbaarheidsmetingen

Meetbereik:

Elektrische geleidbaarheid en specifieke geleidbaarheid: 0 tot 100.000 µS/cm

Zoutgehalte volgens PSS-78: 2 tot 42 PSU

Totale opgeloste stoffen (TDS): 0 tot 100.000 mg/L

Geijkt bereik:

Elektrische geleidbaarheid: 50 tot 80.000 µS/cm

5° tot 35°C (41° tot 95°F)

Nauwkeurigheid:

Geleidbaarheid: +/-2% of 15 µS/cm, wat het grootst is

Zoutgehalte: +/-2% van de meting of 0,1 PSU, wat het grootst is

Resolutie:

Geleidbaarheid:

0,1 µS/cm van 0 tot 1.000 µS/cm

1 µS/cm van 1.000 tot 10.000 µS/cm

10 µS/cm van 10.000 tot 100.000 µS/cm

TDS: 0,1 mg/L

Zoutgehalte: 0,01 PSU

Responstijd:

1 seconde tot 90% bij een stabiele temperatuur

Absolute druk- en waterniveau-metingen W-CTD-01

Bereik:

0 tot 207 kPa (0 tot 30 psia); ongeveer 0 tot 9 m (0 tot 30 ft) waterdiepte op zeeniveau, of 0 tot 12 m (0 tot 40 ft) water op 3.000 m (10.000 ft) hoogte

Geijkt bereik:

69 tot 207 kPa (10 tot 30 psia), 0° tot 40°C (32° tot 104°F)

Barstdruk:

310 kPa (45 psia) of 18 m (60 ft) diepte

Nauwkeurigheid waterniveau:

Typische fout: ±0,05% FS, 0,5 cm (0,015 ft) water

Maximale fout: ±0,1% FS, 1,0 cm (0,03 ft) water

Nauwkeurigheid ruwe druk:

±0,3% FS, 0,62 kPa (0,09 psi) maximale fout

Resolutie:

<0,02 kPa (0,003 psi), 0,21 cm (0,007 ft) water

Responstijd druk:

<1 seconde tot 90% bij een stabiele temperatuur

Absolute druk- en waterniveau-metingen W-CTD-02

Bereik:

0 tot 400 kPa (0 tot 58 psia); ongeveer 0 tot 30,6 m (0 tot 100 ft) waterdiepte op zeeniveau, of 0 tot 33,6 m (0 tot 111 ft) water op 3.000 m (10.000 ft) hoogte

Geijkt bereik:

69 tot 400 kPa (10 tot 58 psia), 0° tot 40°C (32° tot 104°F)

Barstdruk:

500 kPa (72,5 psia) of 40,8 m (134 ft) diepte

Nauwkeurigheid waterniveau:

Typische fout: ±0,05% FS, 1,5 cm (0,05 ft) water

Maximale fout: ±0,1% FS, 3,0 cm (0,1 ft) water

Nauwkeurigheid ruwe druk:

±0,3% FS, 1,20 kPa (0,17 psi) maximale fout

Resolutie:

<0,04 kPa (0,006 psi), 0,41 cm (0,013 ft) water

Responstijd druk:

<1 seconde tot 90% bij een stabiele temperatuur

Absolute druk- en waterniveau-metingen W-CTD-03

Bereik:

0 tot 850 kPa (0 tot 123,3 psia); ongeveer 0 tot 76,5 m (0 tot 251 ft) waterdiepte op zeeniveau, of 0 tot 79,5 m (0 tot 262 ft) water op 3.000 m (10.000 ft) hoogte

Geijkt bereik:

69 tot 850 kPa (10 tot 123,3 psia), 0° tot 40°C (32° tot 104°F)

Barstdruk:

1.200 kPa (174 psia) of 112 m (368 ft) diepte

Nauwkeurigheid waterniveau:

Typische fout: ±0,05% FS, 3,8 cm (0,125 ft) water

Maximale fout: ±0,1% FS, 7,6 cm (0,25 ft) water

Nauwkeurigheid ruwe druk:

±0,3% FS, 2,55 kPa (0,37 psi) maximale fout

Resolutie:

<0,085 kPa (0,012 psi), 0,87 cm (0,028 ft) water

Responstijd druk:

<1 seconde tot 90% bij een stabiele temperatuur

Absolute druk- en waterniveau-metingen W-CTD-04

Bereik:

0 tot 145 kPa (0 tot 21 psia); ongeveer 0 tot 4 m (0 tot 13 ft) waterdiepte op zeeniveau, of 0 tot 7 m (0 tot 23 ft) water op 3.000 m (10.000 ft) hoogte

Geijkt bereik:

69 tot 145 kPa (10 tot 21 psia), 0° tot 40°C (32° tot 104°F)

Barstdruk:

310 kPa (45 psia) of 18 m (60 ft) diepte

Nauwkeurigheid waterniveau:

Typische fout: ±0,075% FS, 0,3 cm (0,01 ft) water

Maximale fout: ±0,15% FS, 0,6 cm (0,02 ft) water

Nauwkeurigheid ruwe druk:

±0,3% FS, 0,43 kPa (0,063 psi) maximale fout

Resolutie:

<0,014 kPa (0,002 psi), 0,14 cm (0,005 ft) water

Responstijd druk:

<1 seconde tot 90% bij een stabiele temperatuur

Temperatuurmetingen (alle modellen)

Bereik:

-20° tot 50°C (-4° tot 122°F), niet-bevriezend water

Nauwkeurigheid:

±0,15°C (±0,27°F) van 0° tot 50°C (32° tot 122°F)

Resolutie:

0,01°C bij 25°C (0,018°F bij 77°F)

Responstijd:

3 minuten tot 90% in water (typisch)

Drift:

<0,1°C (0,18°F) per jaar

Sensorafmetingen

Afmetingen:

2,5 cm (1 inch) diameter, 18,7 cm (7,37 inch) lengte

Gewicht:

177 g (6,24 oz)

Wetted Materials

Gepassiveerd 316 roestvrijstalen behuizing geschikt voor gebruik in zoutwater, Viton en Buna-N O-ringen, PET sensorconnector

Dieptesensor: keramiek

Geleidbaarheidssensor: PET, platina coating op elektroden

Opmerking: De sensor moet zo gemonteerd worden dat hij niet in contact komt met andere metalen.

Milieurating:

IP68; Waterdicht tot de barstdruk van de druksensor

CE Compliance Mark

UKCA (UK Conformity Assessed) Mark

Nauwkeurigheid van het waterniveau: Met nauwkeurige referentiemeting van het waterniveau, bekende waterdichtheid, en een stabiele temperatuuromgeving. De systeemnauwkeurigheid van het waterniveau is gelijk aan de som van de barometrische nauwkeurigheid van het waterniveau plus de nauwkeurigheid van het waterniveau van de geselecteerde CTD-sensor.

** Nauwkeurigheid ruwe druk: De nauwkeurigheid van de absolute druksensor omvat alle sensordrift, door temperatuur- en hysterese geïnduceerde fouten.

*** Veranderingen in temperatuur: Laat 20 minuten in het water voor volledige temperatuurcompensatie van de druksensor. Er kan tot 0,5% extra fout optreden door snelle temperatuurveranderingen.
