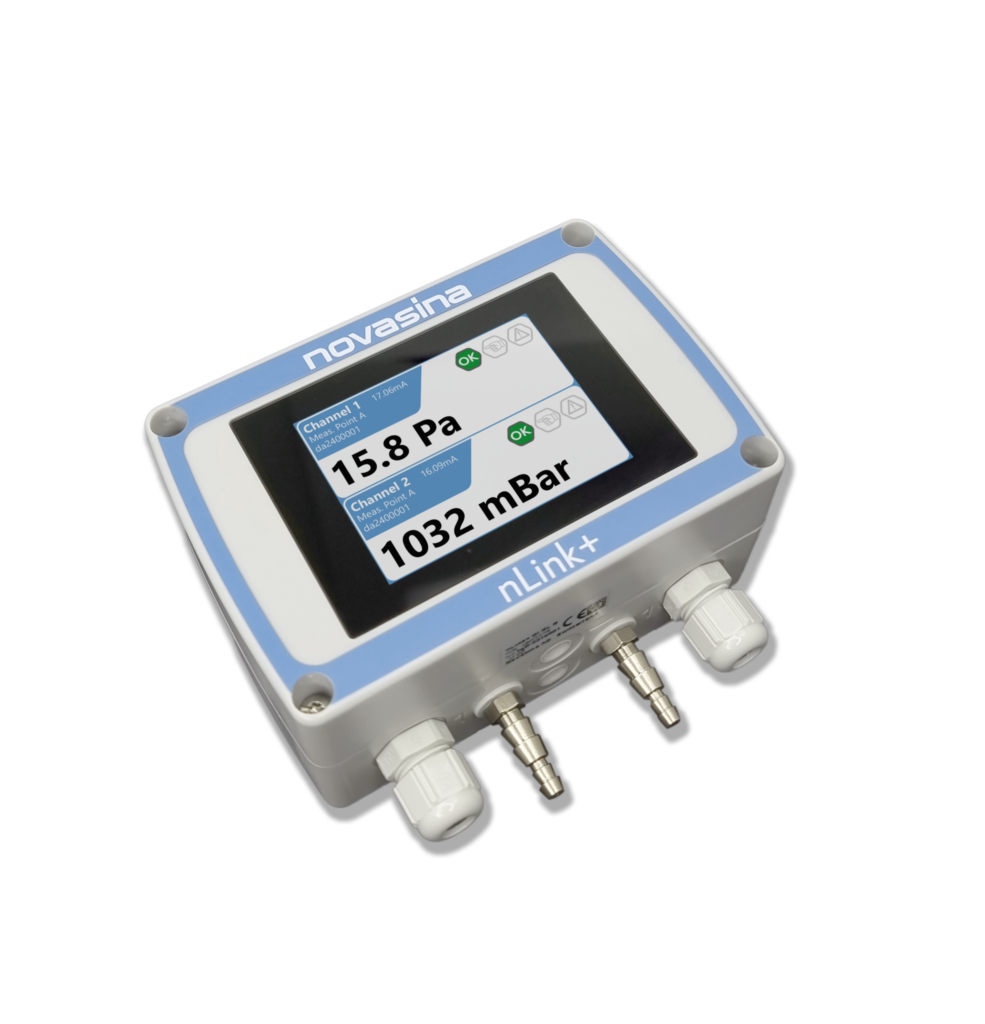

nLink+ DI AS DP25 Dubbelkanaals Druktransmitter
Dubbel-kanaals Drukverschil transmitter (bi directioneel) met analoge uitgang voor cleanroom toepassing: -25... +25Pa (2x). 2,8 inch LCD Touch Display
nLink+ DI AS DP25 Dubbelkanaals Druktransmitter
Geavanceerde Drukbewaking met Geïntegreerd Display
De nLink+ DI AS DP25 is een hoogwaardige, dubbelkanaals transmitter ontworpen voor continue meting van differentiële druk in industriële toepassingen. Met zijn geïntegreerde touchscreen en robuuste constructie biedt hij zowel nauwkeurigheid als gebruiksgemak in een compact pakket.
Belangrijkste Kenmerken
- Dubbelkanaals Ontwerp: Twee analoge signaaluitgangen voor gelijktijdige monitoring
- Geïntegreerd Display: 2,8-inch LCD touchscreen voor eenvoudige aflezing en configuratie
- Flexibele Configuratie: Verkrijgbaar met 1 of 2 dP-sensoren
- Bidirectionele Meting: In staat om de stroom in beide richtingen te meten
- Absolute Druksensor: Inbegrepen voor verbeterde nauwkeurigheid
- IP54 Behuizing: Beschermd tegen stof en waterdruppels
- USB Configuratie: Eenvoudige setup via Windows PC
Technische Specificaties
- Meettype: Differentiele Druk (dP)
- Sensortechnologie: Dynamische (massastroom) meting
- Display: 2,8-inch LCD touchscreen
- Uitgangen: 2 analoge signaaluitgangen
- Behuizing: IP54
- Configuratie: USB-aansluiting voor Windows PC
- Drukbereik: -25 to +25 Pascal
- Nauwkeurigheid: ±0.15Pa
- Voedingsspanning: 24V DC, Permissible voltage range: 5 to 39V
Toepassingen
- HVAC-systemen
- Monitoring van schone ruimtes
- Procescontrole in de industrie
- Farmaceutische productie
- Voedsel- en drankenproductie
- Filterbewaking
- Ventilatiesystemen
Voordelen
- Veelzijdigheid: Dubbelkanaals ontwerp maakt monitoring van twee drukpunten gelijktijdig mogelijk
- Gebruiksvriendelijk: Geïntegreerd touchscreen voor eenvoudige aflezing en configuratie ter plaatse
- Nauwkeurigheid: Bidirectionele sensoren met absolute drukcompensatie zorgen voor precieze metingen
- Duurzaamheid: IP54-behuizing beschermt tegen zware industriële omgevingen
- Eenvoudige Installatie: USB-configuratie vereenvoudigt installatie en onderhoud
Bestelopties
- Variant met enkele dP-sensor
- Variant met dubbele dP-sensor
- [Eventuele andere aanpassingsopties]
Leveringsomvang
- nLink+ DI AS DP25 Transmitter
- USB-configuratiekabel
- Gebruikershandleiding
- [Eventuele andere meegeleverde accessoires]
De nLink+ DI AS DP25 Dubbelkanaals Druktransmitter biedt een uitgebreide oplossing voor professionals die nauwkeurige, betrouwbare drukbewaking vereisen in verschillende industriële toepassingen. De combinatie van geavanceerde functies, gebruiksvriendelijk ontwerp en robuuste constructie maakt het een uitstekende keuze voor het waarborgen van optimale procescontrole en systeemefficiëntie.
Heb je hulp nodig bij het kiezen van de juiste configuratie voor jouw toepassing? Neem contact op met ons verkoopteam voor deskundig advies en ondersteuning.
Technische specificaties
Meetbereik: -25 tot +25 Pascal
Nauwkeurigheid bij 20°C: ±0,15 Pa
Temperatuureffect: Max. ±0,10 Pa
Maximale resolutie: 0,1 Pa
Langetermijnstabiliteit: ±0,05% FSS (typisch)
Stroomsnelheid: <200 µl/min
Afhankelijkheid van omgevingsdruk: Gecompenseerd met ingebouwde absolute druksensor
Omgevingsdruk: Bereik 700 – 1260 hPa / mBar
Omgevingsdruk: Nauwkeurigheid ±0,5 hPa
Maximale toegestane overdruk: 2 bar (barstdruk 4 bar)
Voeding: 24V DC, Toegestane spanningsbereik: 5 tot 39V
Vermogensverbruik: <0,5 W
Scherm: 2,8 inch LCD Touch Display
Status LED: LED voor aan/uit, LED voor nSens verbonden
Uitgang: 2 schaalbare analoge uitgangen, stroom 0/4..20mA of spanning 0/2..10V
Nauwkeurigheid: <0,05% van bereik
Lineariteit: <0,05% van bereik
Temperatuureffect: 0,005% van bereik / °C
Belasting (I): min. 0Ω / max. 500Ω of (Uin-2V)/Imax
Belastingsweerstand (U): min. 10 kΩ / max. ∞Ω
Behuizingsmateriaal: PC/ABS
Beschermingsklasse: IP54
Soldeermateriaal: loodvrij (RoHS-conform)
Werktemperatuur: 0 tot 50°C
Opslagtemperatuur: -10 tot 60°C (niet-condenserend)
CE-/EMC Veiligheid: EN 61010-1:2020
EMC: IEC 61000-6-3:2020, EN 61000-6-3:2007+A1:2011, EN IEC 61000-6-3:2021
IEC 61000-6-2:2016, EN 61000-6-2:2019
IEC 61326-1:2012 / EN 61326-1:2013
IEC 61326-1:2020 / EN 61326-1:2021
Optioneel met kalibratie
Dit product is optioneel leverbaar met kalibratie certificaat. Informeer voor meer informatie
