Pi640i Microscope Optics – Optris

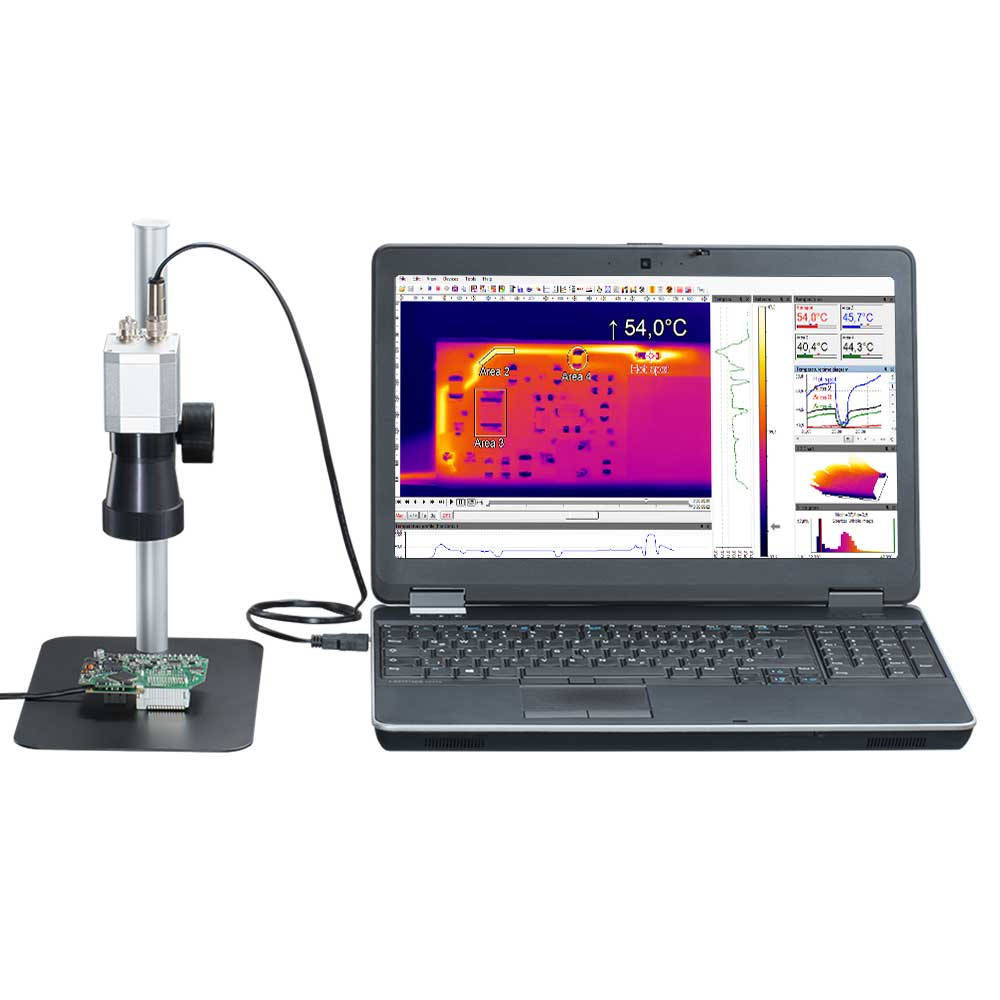

Warmtebeeldcamera optris PI 640i

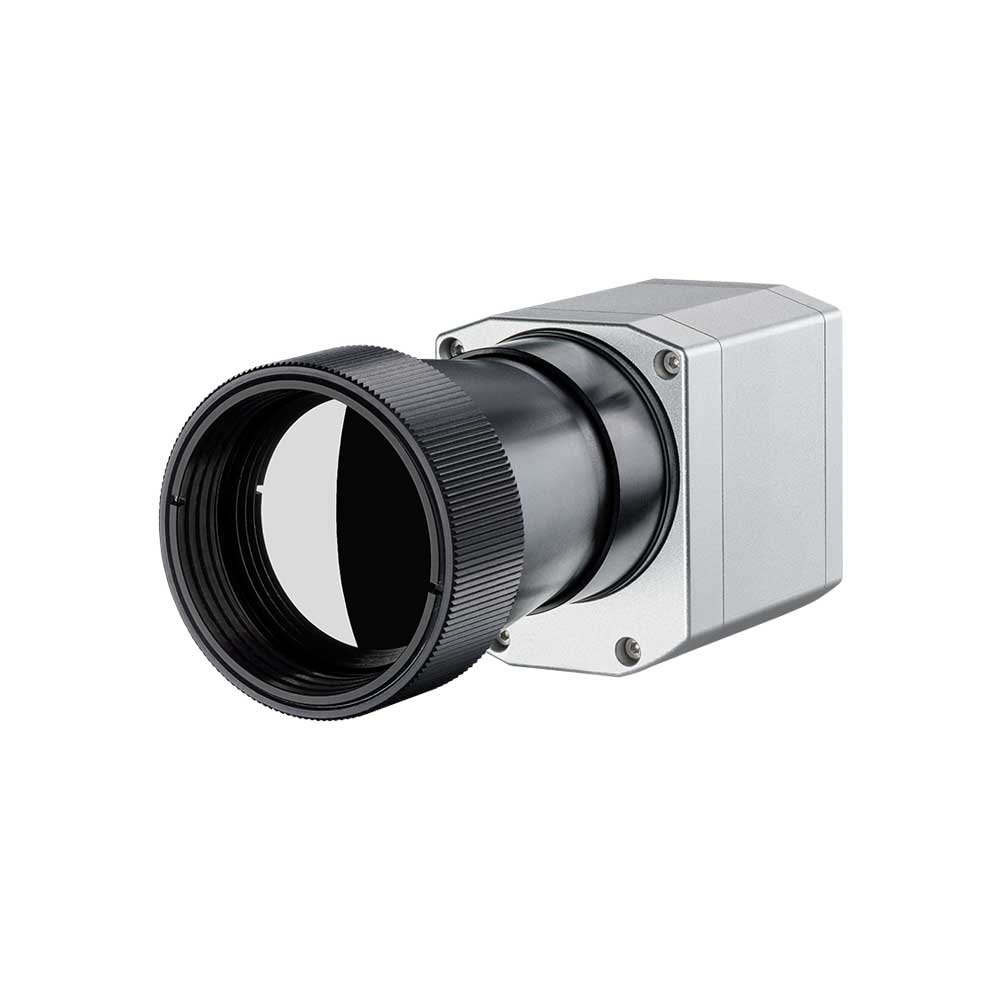

• Microscoopoptiek (MO44)

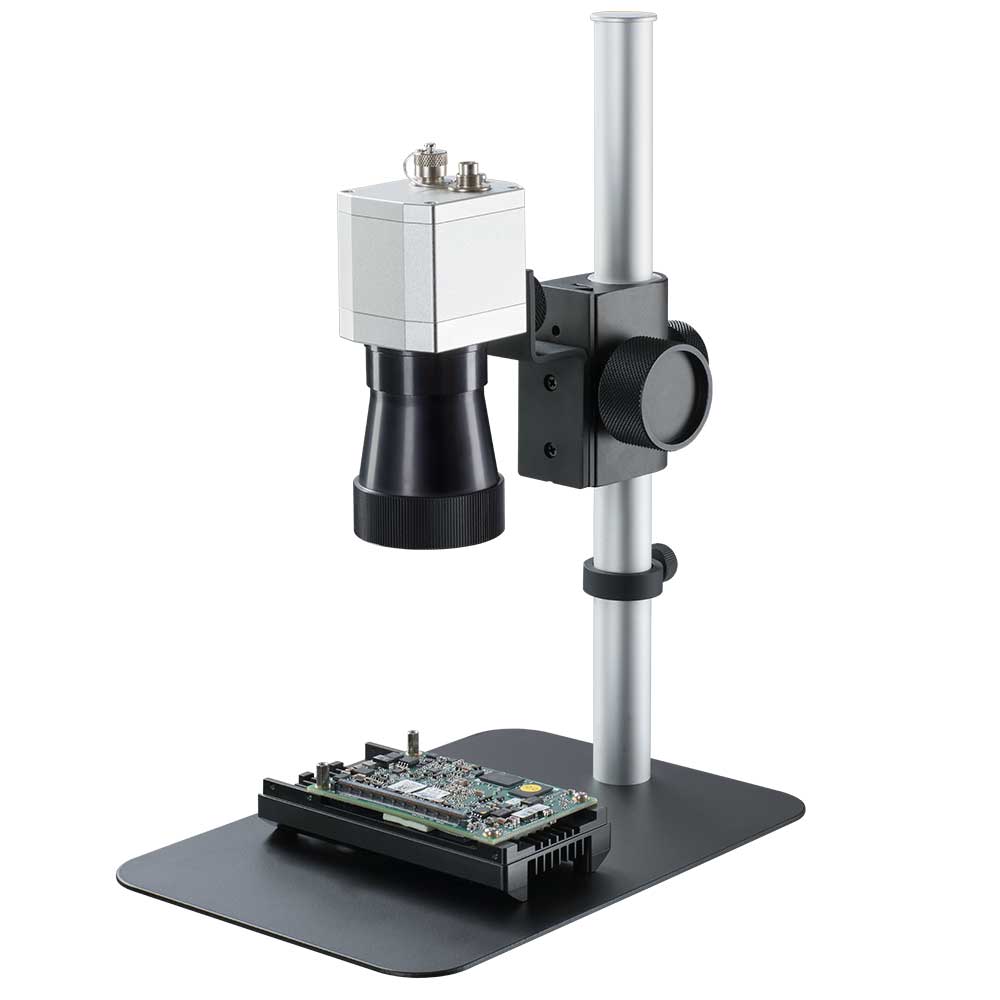

• Microscoopstandaard

• Standaard USB-kabel (1 m)

• Standaard procesinterface

• Handmatige optris PI-camera

• Robuuste transportkoffer voor buiten

• Softwarepakket optris PIX Connect op USB-stick

Technische specificaties optris PI Microscoop kit

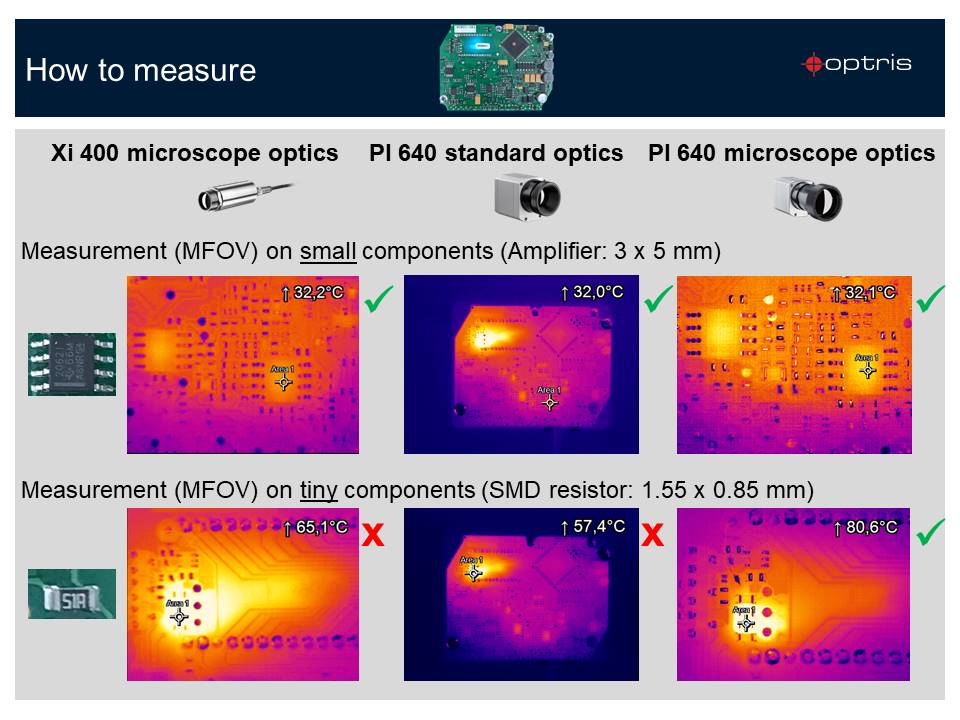

Minimale spotgrootte: PI 640i: 28 μm

Microscoopoptiek (FOV):

PI 640i 12° x 9° (F=1,1) / f= 44 mm

Werkafstand: 80 – 100 mm

Temperatuurbereik (schaalbaar):

–20 ... 100 °C, 0 ... 250 °C, 150 ... 900 °C

PI 640i FPA,

640 x 480 pixels bij 32 Hz

640 x 120 pixels bij 125 Hz

Spectraal bereik 8 – 14 μm

Systeemnauwkeurigheid (bij omgevingstemperatuur 23 ± 5 °C): ±2 °C of ±2%, afhankelijk van welke groter is

Omgevingsderating: ± 0,05 %/K 1)

Temperatuurresolutie (NETD)

PI 640i: 80 mK

PC-interface: USB 2.0

Standaard procesinterface (PIF)

0–10 V ingang, digitale ingang (max. 24 V), 0–10 V uitgang

Industriële procesinterface (IPF)

2x 0-10 V ingang, digitale ingang (max. 24 V),

3x 0–10 V uitgang, 3x relais (0–30 V / 400 mA), fail-safe relais

Kabellengte (USB): 1 m (standaard), 3 m, 5 m, 10 m, 20 m

Omgevingstemperatuur:

PI 640i: 0 ... 50 °C

Opslagtemperatuur: –40 ... 70 °C

Relatieve luchtvochtigheid: 10 - 95 %, niet condenserend

Behuizing2) (afmetingen / classificatie): 46 mm x 56 mm x 130 mm / IP 67 (NEMA 4)

Gewicht 370 g, incl. Lens

Schok/trilling2) IEC 60068-2

Statiefbevestiging 1/4 – 20 UNC

Voeding via USB

Emissiviteit 0.100...1.100

Software optris PIX Connect / SDK's voor Windows en Linux
