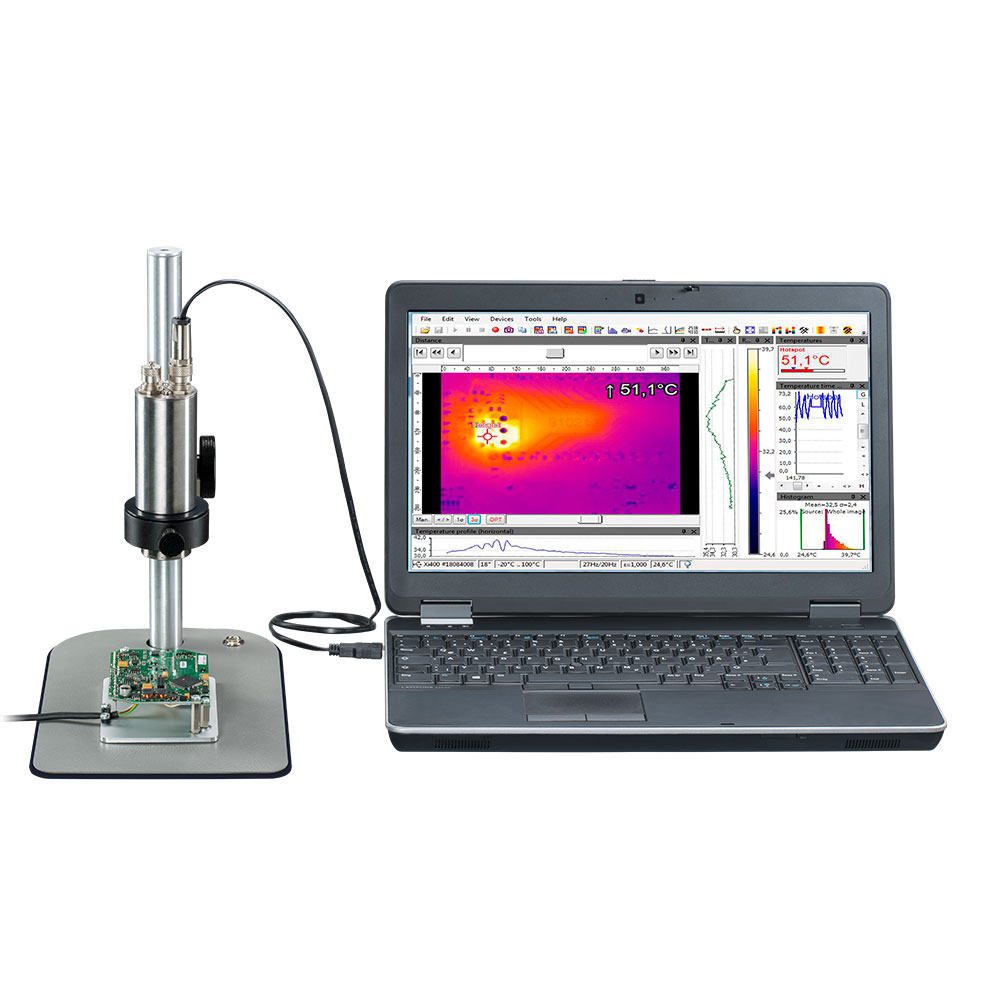

Xi400 Microscope Optics – Optris

Procesbeeldvormer Xi 400

USB-kabel (1 m)

Standaard PIF-kabel (1 m) incl. aansluitblok

Montagebeugel met moer

Softwarepakket optris PIX Connect

Detector: FPA, ongekoelde (17 µm pitch)

Optische resolutie: 382 x 288 pixels

Spectraal bereik: 8 - 14 µm

Temperatuurbereik (schaalbaar via programmeertoetsen of software):

–20 °C ... 100 °C

0 °C ... 250 °C

(20) 150 °C ... 900 °C 1)

Framesnelheid: 80 Hz / 27 Hz

Microscoop-optiek:

18° x 14° (f = 20 mm)

Kleinste meetvlek (FOV): 81 µm @ 90 mm

Onmiddellijk gezichtsveld (IFOV): 80 µm

MFOV: 240 µm @ 90 mm

Focus: handmatige motorfocus

Afstand-tot-spotverhouding: 390:1 (18° optiek)

Thermische gevoeligheid (NETD): 80 mK @ 27 Hz

Systeemnauwkeurigheid (bij omgevingstemperatuur 23 ± 5 °C): ±2 °C of ±2%, afhankelijk van welke groter is

PC-interface: USB 2.0 / optionele USB naar GigE (PoE) conversie

Procesinterface (PIF):

Standaard PIF:

0–10 V ingang, digitale ingang (max. 24 V), 0–10 V uitgang

Industriële PIF:

2 x 0–10 V ingangen, digitale ingang (max. 24 V), 3 x 0–10 V uitgangen,

3 x relais (0–30 V / 400 mA), fail-safe relais

Kabellengte (USB): 1 m (standaard), 3 m, 5 m, 10 m, 20 m

Omgevingstemperatuur (TAmb): 0 °C...50 °C

Relatieve luchtvochtigheid: 10 - 95 %, niet condenserend

Behuizing (grootte / rating):Ø 36 mm x 100 mm (M30x1 schroefdraad) / IP 67 (NEMA 4)

Gewicht (zonder montagebeugel): 216 - 220 g (afhankelijk van lens)

Schok 2): IEC 60068-2-27 (25 G en 50 G)

Trilling 2):

• IEC 60068-2-6 (sinusvormig)

• IEC 60068-2-64 (breedbandruis)

Statiefbevestiging: 1/4-20 UNC

Voeding: USB-voeding
